وقوع آتش سوزی همیشه با شعله‌های بزرگ آغاز نمی‌شود. در بسیاری از حریق‌ها، ابتدا نشانه‌هایی مانند دود، افزایش دما یا شعله ایجاد میشود و تشخیص همین نشانه‌ها در زمان مناسب میتواند فرصت بیشتری برای اطلاع رسانی و واکنش افراد فراهم کند. سیستم اعلام حریق برای همین هدف طراحی شده است؛ یعنی نشانههای احتمالی حریق را شناسایی کند و پیش از گسترش حادثه، افراد حاضر در ساختمان را از وجود خطر مطلع سازد.
سیستم اعلام حریق تنها یک دتکتور یا آژیر نیست، بلکه مجموعهای از تجهیزات تشخیص، کنترل و هشدار است که در ارتباط با یکدیگر کار می‌کنند. دتکتورها شرایط محیط را بررسی می‌کنند، شستی امکان اعلام دستی حریق را فراهم میکند، کنترل پنل اطلاعات دریافتی را مدیریت میکند و آژیرها و تجهیزات هشداردهنده، وقوع وضعیت خطر را به افراد اطلاع می‌دهند.
در ادامه با ساختار سیستم اعلام حریق، اجزای اصلی، انواع سیستم‌ها و نحوه عملکرد آن‌ها آشنا می‌شویم.
سیستم اعلام حریق چیست؟
سیستم اعلام حریق مجموعهای از تجهیزات مرتبط برای تشخیص نشانههای حریق و هشدار دادن درباره وقوع آن است. در یک سیستم خودکار، دتکتورها می‌توانند نشانه‌هایی مانند دود یا افزایش حرارت را شناسایی کنند و اطلاعات مربوط به وضعیت ایجادشده را به کنترل پنل انتقال دهند. در کنار تشخیص خودکار، شستی‌های اعلام حریق نیز امکان فعال کردن دستی هشدار توسط افراد را فراهم می‌کنند.
کنترل پنل پس از دریافت سیگنال، وضعیت سیستم را مشخص کرده و در صورت وقوع حریق، تجهیزات هشداردهنده مانند آژیر و فلاشر را فعال میکند. به این ترتیب، سیستم اعلام حریق را می‌توان زنجیره‌ای از تشخیص، انتقال اطلاعات، پردازش و هشدار در نظر گرفت.
هدف اصلی چنین سیستمی خاموش کردن آتش نیست، بلکه تشخیص وضعیت خطر و اطلاع رسانی درباره آن است. البته در بعضی پروژه‌ها، سیستم اعلام حریق میتواند با تجهیزات و سیستم‌های دیگر ساختمان نیز ارتباط داشته باشد.
سیستم اعلام حریق چگونه کار میکند؟
برای درک بهتر عملکرد سیستم اعلام حریق، باید مسیر انتقال اطلاعات در آن را بشناسیم. در ساده‌ترین حالت، عملکرد سیستم را می‌توان به این صورت خلاصه کرد:
تشخیص حریق ← ارسال سیگنال ← دریافت توسط کنترل پنل ← فعال شدن هشدار
در حالت خودکار، ابتدا یکی از تجهیزات تشخیص حریق تغییر ایجاد شده در محیط را شناسایی میکند. برای مثال، دتکتور دودی به وجود دود و دتکتور حرارتی به شرایط حرارتی مشخص حساس است. پس از تشخیص، سیگنال به کنترل پنل ارسال میشود.
کنترل پنل وظیفه مدیریت وضعیت تجهیزات متصل به سیستم را بر عهده دارد. در صورت دریافت سیگنال حریق، پنل وضعیت هشدار را ایجاد میکند و فرمان لازم برای فعال شدن تجهیزات خروجی مانند آژیر و فلاشر صادر میشود.
اما شروع هشدار همیشه به دتکتورها وابسته نیست. اگر فردی زودتر از دتکتور متوجه آتش سوزی شود، میتواند از شستی اعلام حریق استفاده کند. در این شرایط نیز سیگنال به پنل منتقل و فرایند هشدار آغاز میشود.
بنابراین سیستم اعلام حریق میتواند از دو مسیر اصلی از وقوع خطر مطلع شود: تشخیص خودکار توسط تجهیزات آشکارساز و اعلام دستی توسط افراد.

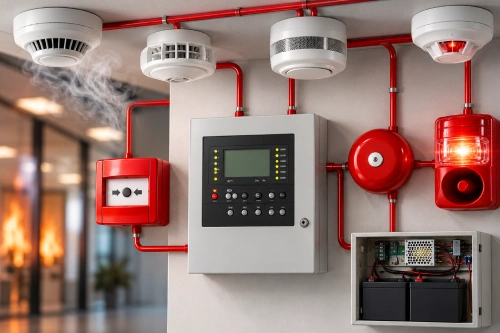

اجزای سیستم اعلام حریق کدام‌اند؟
هرکدام از تجهیزات سیستم اعلام حریق وظیفه مشخصی دارند و عملکرد صحیح سیستم نتیجه ارتباط میان این اجزاست. اگر بخواهیم ساختار سیستم را ساده کنیم، می‌توان اجزای آن را به تجهیزات ورودی، بخش کنترل، تجهیزات خروجی و تجهیزات تأمین انرژی تقسیم کرد.
1.دتکتورهای اعلام حریق: دتکتورها از مهم‌ترین تجهیزات ورودی سیستم هستند و وظیفه آن‌ها بررسی شرایط محیط برای شناسایی نشانههای مرتبط با حریق است. همه دتکتورها یک عامل یکسان را بررسی نمی‌کنند و براساس نوع حسگر، مدل‌های مختلفی از آن‌ها وجود دارد.
2.دتکتور دودی: برای تشخیص ذرات دود مورد استفاده قرار میگیرد و یکی از تجهیزات رایج تشخیص حریق محسوب میشود. هنگام خرید دتکتور دودی باید به نوع سیستم اعلام حریق، شرایط محیط نصب و سازگاری دتکتور با سایر اجزای سیستم توجه شود.
3.دتکتور حرارتی: براساس شرایط حرارتی محیط عمل میکند. برخی مدل‌ها با رسیدن دما به محدوده مشخص و برخی با افزایش سریع دما فعال می‌شوند. دتکتور حرارتی میتواند در محیط‌هایی مورد استفاده قرار گیرد که شرایط آن‌ها برای استفاده از بعضی دتکتورهای دودی مناسب نیست. هنگام خرید دتکتور حرارتی باید نوع عملکرد دتکتور، شرایط دمایی محیط و سازگاری آن با سیستم اعلام حریق در نظر گرفته شود.
4.دتکتور شعله: تابش ایجادشده توسط شعله را تشخیص می‌دهد و با توجه به نوع و فناوری حسگر، در کاربردهای مشخص مورد استفاده قرار میگیرد.
5.دتکتورهای ترکیبی: بیش از یک عامل مرتبط با حریق را بررسی می‌کنند و نحوه تصمیم‌گیری آن‌ها به طراحی و مشخصات همان محصول بستگی دارد.
انتخاب نوع دتکتور باید متناسب با شرایط محیط انجام شود. برای مثال، وجود بخار، گردوغبار، دمای طبیعی محیط و نوع خطر احتمالی حریق میتواند در انتخاب آشکارساز مناسب تأثیر داشته باشد.
6.شستی اعلام حریق: شستی اعلام حریق امکان فعال کردن دستی سیستم را فراهم میکند. اگر فردی متوجه آتش‌سوزی شود، میتواند بدون انتظار برای فعال شدن دتکتورها، از شستی استفاده کند تا وضعیت حریق به سیستم اعلام شود.
تفاوت اصلی شستی و دتکتور در همین موضوع است. دتکتور شرایط محیط را بررسی میکند و میتواند به‌صورت خودکار فعال شود، اما شستی برای اعلام خطر به اقدام فرد نیاز دارد. وجود هر دو روش در یک سیستم باعث میشود اعلام حریق تنها به تشخیص خودکار محدود نباشد.
7.کنترل پنل اعلام حریق: کنترل پنل بخش مرکزی سیستم اعلام حریق است. سیگنال تجهیزات ورودی به پنل منتقل میشود و پنل براساس وضعیت دریافت‌شده، خروجی‌های سیستم را مدیریت میکند.
پنل همچنین میتواند وضعیت‌هایی مانند حریق یا خطای سیستم را نمایش دهد. میزان اطلاعاتی که درباره محل یا تجهیز فعال‌شده ارائه میشود، به نوع سیستم اعلام حریق بستگی دارد.
به همین دلیل، اگر دتکتورها را حسگرهای سیستم در نظر بگیریم، کنترل پنل بخشی است که ارتباط میان تجهیزات تشخیص و تجهیزات هشدار را مدیریت میکند.
8.آژیر و فلاشر اعلام حریق: تشخیص حریق زمانی برای افراد حاضر در ساختمان مفید خواهد بود که هشدار آن به شکل قابل تشخیص اعلام شود. این وظیفه بر عهده تجهیزات هشداردهنده است.
آژیر با ایجاد هشدار صوتی، افراد را از وضعیت خطر مطلع میکند. تجهیزات هشدار بصری مانند فلاشر نیز از نور برای اعلام وضعیت استفاده می‌کنند. بسته به طراحی پروژه، ممکن است از هشدار صوتی، بصری یا ترکیبی از هر دو استفاده شود.
9.منبع تغذیه و باتری پشتیبان: سیستم اعلام حریق برای فعالیت تجهیزات خود به انرژی الکتریکی نیاز دارد. در کنار منبع اصلی، پیش‌بینی منبع تغذیه پشتیبان اهمیت دارد تا در شرایط قطع برق اصلی، سیستم بلافاصله از کار نیفتد.
نوع منبع تغذیه، ظرفیت باتری و مدت پشتیبانی موردنیاز باید براساس مشخصات سیستم و الزامات طراحی تعیین شود.
انواع سیستم اعلام حریق کدام‌اند؟
سیستم‌های اعلام حریق را می‌توان از جنبه‌های مختلف دسته‌بندی کرد. از نظر نحوه تشخیص، می‌توان میان سیستم دستی و خودکار تفاوت قائل شد. در سیستم دستی، اعلام خطر به اقدام فرد و استفاده از شستی وابسته است، در حالی که سیستم خودکار با استفاده از دتکتورها قادر به شناسایی نشانههای حریق است.
از نظر ساختار فنی نیز دو نوع بسیار شناخته‌شده، سیستم اعلام حریق متعارف و سیستم اعلام حریق آدرس پذیر هستند. سیستم‌های بی‌سیم نیز با توجه به نحوه ارتباط تجهیزات، در پروژه‌های مشخص مورد استفاده قرار می‌گیرند.
سیستم اعلام حریق متعارف
در سیستم اعلام حریق متعارف، ساختمان به بخش‌هایی به نام زون تقسیم میشود. تعدادی از تجهیزات مربوط به یک محدوده در یک زون قرار می‌گیرند و هنگام فعال شدن یکی از تجهیزات، کنترل پنل محدوده مربوط به همان زون را مشخص میکند.
برای مثال، اگر طبقه‌ای از ساختمان به‌عنوان یک زون تعریف شده باشد، فعال شدن دتکتور میتواند وقوع وضعیت حریق در آن زون را مشخص کند؛ اما برای یافتن تجهیز دقیق فعال‌شده معمولاً باید محدوده مربوط به زون بررسی شود.
ساختار زون‌بندی یکی از مهم‌ترین ویژگی‌هایی است که سیستم متعارف را از سیستم آدرسپذیر متمایز میکند.
سیستم اعلام حریق آدرس پذیر
در سیستم اعلام حریق آدرس پذیر، تجهیزات قابل شناسایی سیستم دارای آدرس مشخص هستند. به همین دلیل، کنترل پنل میتواند اطلاعات دقیق‌تری درباره تجهیزی که وضعیت حریق را گزارش کرده است ارائه دهد.
فرض کنید چندین دتکتور در یک طبقه نصب شده‌اند. در سیستم متعارف، ممکن است پنل محدوده یا زون مربوط را نشان دهد؛ اما در سیستم آدرسپذیر، تجهیز دارای آدرس مشخص است و شناسایی نقطه گزارش دهنده وضعیت با دقت بیشتری انجام میشود.
این قابلیت به‌ویژه در ساختمان‌هایی که تعداد زیادی تجهیز و فضای تحت پوشش دارند، اهمیت بیشتری پیدا میکند.
سیستم اعلام حریق بی‌سیم
در سیستم اعلام حریق بی‌سیم، ارتباط برخی تجهیزات بدون استفاده از مسیرهای سیمی متداول و از طریق ارتباط رادیویی انجام میشود.
این ویژگی میتواند در پروژه‌هایی که اجرای کابل‌کشی با محدودیت روبه‌رو است مورد توجه قرار گیرد. با این حال، انتخاب سیستم بی‌سیم نیز باید براساس شرایط ساختمان، طراحی سیستم، الزامات فنی و مشخصات تجهیزات انجام شود و صرف حذف بخشی از کابل‌کشی به معنی مناسب بودن آن برای هر پروژه نیست.
تفاوت سیستم اعلام حریق متعارف و آدرسپذیر چیست؟
مهم‌ترین تفاوت این دو سیستم در نحوه شناسایی محل ارسال هشدار است. سیستم متعارف عمدتاً براساس زون عمل میکند، در حالی که در سیستم آدرسپذیر، تجهیزات دارای آدرس قابل شناسایی هستند.
ویژگی | سیستم متعارف | سیستم آدرسپذیر |
ساختار اصلی | زون‌بندی | تجهیزات آدرس‌دار |
تشخیص محل هشدار | محدوده زون | شناسایی دقیق‌تر تجهیز |
نمایش وضعیت تجهیزات | کلی‌تر | جزئی‌تر |
ساختار ارتباطی | مدارهای مربوط به زون‌ها | معمولاً ساختار لوپ |
انتخاب سیستم | براساس طراحی و شرایط پروژه | براساس طراحی و شرایط پروژه |
نکته مهم این است که نمی‌توان صرفاً براساس جدیدتر یا پیچیده‌تر بودن یک فناوری، آن را برای همه ساختمان‌ها مناسب دانست. انتخاب نوع سیستم باید براساس ابعاد ساختمان، کاربری، تعداد تجهیزات، طراحی پروژه و الزامات ایمنی انجام شود.
سیستم اعلام حریق در چه مکان‌هایی استفاده میشود؟
سیستم‌های اعلام حریق در طیف گسترده‌ای از ساختمان‌ها و محیط‌ها کاربرد دارند؛ از ساختمان‌های مسکونی گرفته تا مجموعه‌های اداری، تجاری، درمانی، آموزشی، انبارها و محیط‌های صنعتی. سیستم اعلام حریق ساختمان باید متناسب با نوع کاربری، ساختار بنا و خطرات احتمالی موجود در هر محیط طراحی و اجرا شود.
با این حال، سیستم مورد استفاده در یک ساختمان مسکونی کوچک الزاماً مشابه سیستم موردنیاز یک بیمارستان، کارخانه یا مجتمع تجاری بزرگ نیست. نوع خطر، مساحت و ساختار ساختمان، تعداد طبقات، نحوه حضور افراد و شرایط محیطی در طراحی سیستم تأثیر دارند.
حتی نوع دتکتور مورد استفاده در قسمت‌های مختلف یک ساختمان میتواند متفاوت باشد. برای مثال، تجهیز مناسب برای یک فضای اداری لزوماً انتخاب مناسبی برای محیطی دارای بخار، گردوغبار یا شرایط حرارتی متفاوت نیست.
بنابراین عبارت «سیستم اعلام حریق» به یک مجموعه ثابت از تجهیزات با چینش یکسان اشاره نمی‌کند؛ بلکه ساختار نهایی باید متناسب با شرایط پروژه طراحی شود.
تفاوت سیستم اعلام حریق و اطفای حریق چیست؟
سیستم اعلام حریق و سیستم اطفای حریق هر دو با ایمنی در برابر آتش مرتبط هستند، اما وظیفه یکسانی ندارند.
سیستم اعلام حریق وظیفه تشخیص و هشدار را بر عهده دارد، در حالی که تجهیزات اطفا حریق برای کنترل، مهار یا خاموش کردن آتش مورد استفاده قرار می‌گیرند.
برای مثال، دتکتور دودی میتواند وجود دود را شناسایی کند و سیستم اعلام حریق آژیرها را فعال کند؛ اما خود دتکتور یا آژیر آتش را خاموش نمی‌کند. تجهیزاتی مانند برخی سیستم‌های اسپرینکلر یا سامانه‌های اطفای خودکار وظیفه متفاوتی دارند.
در بعضی پروژه‌ها این دو سیستم می‌توانند با یکدیگر ارتباط داشته باشند؛ به این معنی که تشخیص حریق میتواند بخشی از فرایندهای از پیش طراحی‌شده مرتبط با سایر تجهیزات ایمنی را آغاز کند. نحوه این ارتباط باید در طراحی تخصصی سیستم مشخص شود.
چرا انتخاب درست تجهیزات اعلام حریق اهمیت دارد؟
عملکرد سیستم اعلام حریق تنها به داشتن دتکتور و آژیر وابسته نیست. تجهیزات باید متناسب با نوع سیستم و شرایط محیط انتخاب شوند و اجزای مختلف نیز با یکدیگر سازگاری داشته باشند.
برای مثال، انتخاب دتکتور نامناسب برای یک محیط میتواند احتمال هشدارهای ناخواسته را افزایش دهد یا باعث شود تجهیز متناسب با نوع خطر موجود نباشد. همچنین هر دتکتور یا تجهیزی را نمی‌توان بدون بررسی مشخصات فنی به هر کنترل پنلی متصل کرد.
در نتیجه، طراحی سیستم، انتخاب تجهیزات، محل نصب و سازگاری اجزا باید به‌صورت یک مجموعه در نظر گرفته شوند. سیستم اعلام حریق زمانی میتواند نقش خود را به‌درستی انجام دهد که تمام بخش‌های آن از تشخیص تا هشدار، متناسب با شرایط پروژه انتخاب و اجرا شده باشند.
سیستم اعلام حریق چگونه به تشخیص سریع‌تر خطر کمک میکند؟
یکی از مهم‌ترین اهداف سیستم اعلام حریق ایجاد هشدار در مراحل اولیه وقوع حادثه است. هرچه فاصله میان شروع حریق، تشخیص آن و اطلاع افراد کمتر باشد، فرصت بیشتری برای واکنش و خروج ایمن از محیط وجود خواهد داشت.
با این حال، سرعت تشخیص به عوامل مختلفی مانند نوع حریق، نوع دتکتور، محل نصب و شرایط محیط بستگی دارد. برای مثال، دتکتور دود و دتکتور حرارت یک پدیده یکسان را اندازه‌گیری نمی‌کنند و در یک حریق مشخص ممکن است زمان واکنش متفاوتی داشته باشند.
به همین دلیل، هدف از طراحی سیستم صرفاً نصب تعداد زیادی دتکتور نیست؛ بلکه باید تجهیز مناسب در محل مناسب قرار گیرد تا سیستم بتواند نشانههای حریق را متناسب با خطر موجود شناسایی کند.
نگهداری سیستم اعلام حریق چه اهمیتی دارد؟
نصب تجهیزات پایان کار سیستم اعلام حریق نیست. دتکتورها، شستیها، آژیرها، کنترل پنل، باتری‌ها و سایر اجزا باید براساس الزامات مربوط به سیستم مورد بررسی و نگهداری قرار گیرند.
وجود تجهیز معیوب، آلودگی بعضی حسگرها، مشکل در منبع تغذیه یا ایراد ارتباطی میتواند عملکرد سیستم را تحت تأثیر قرار دهد. کنترل پنل بسیاری از خطاهای سیستم را نمایش می‌دهد، اما مشاهده خطا به‌تنهایی کافی نیست و علت آن باید بررسی و برطرف شود.
برنامه آزمون و نگهداری باید براساس نوع سیستم، دستورالعمل سازنده و الزامات فنی مربوط به پروژه تعیین شود.
جمع‌بندی
سیستم اعلام حریق مجموعهای هماهنگ از تجهیزات تشخیص، کنترل و هشدار است که برای شناسایی نشانههای حریق و اطلاعرسانی درباره خطر مورد استفاده قرار میگیرد. دتکتورها و شستیها اطلاعات ورودی را ایجاد می‌کنند، کنترل پنل وضعیت را مدیریت میکند و تجهیزاتی مانند آژیر و فلاشر وظیفه هشدار به افراد را بر عهده دارند.
سیستم‌های اعلام حریق از نظر ساختار در مدل‌های مختلفی مانند متعارف، آدرسپذیر و بی‌سیم اجرا می‌شوند و هرکدام ویژگی‌های خاص خود را دارند. بنابراین انتخاب سیستم مناسب نباید تنها براساس یک تجهیز یا فناوری انجام شود؛ بلکه کاربری ساختمان، نوع خطر، شرایط محیط و الزامات پروژه باید در کنار یکدیگر بررسی شوند.
سوالات متداول درباره سیستم اعلام حریق
سیستم اعلام حریق مجموعهای از تجهیزات تشخیص، کنترل و هشدار است که برای شناسایی نشانههای حریق و اطلاعرسانی به افراد مورد استفاده قرار میگیرد. دتکتورها، شستیها، کنترل پنل، آژیرها و تجهیزات هشدار بصری از اجزای متداول این سیستم هستند.
اجزای سیستم بسته به نوع و طراحی آن متفاوت است، اما بهطور کلی شامل دتکتورها، شستی اعلام حریق، کنترل پنل، تجهیزات هشداردهنده مانند آژیر و فلاشر و منبع تغذیه میشود.
محتوای
دتکتور یا شستی وضعیت حریق را به کنترل پنل اعلام میکند. پنل سیگنال دریافتی را مدیریت کرده و در صورت تشخیص وضعیت حریق، تجهیزات هشداردهنده را فعال میکند.
در سیستم متعارف، تشخیص محل هشدار عمدتاً براساس زون انجام میشود؛ در حالی که در سیستم آدرسپذیر، تجهیزات دارای آدرس مشخص هستند و پنل میتواند تجهیز گزارشدهنده وضعیت را با دقت بیشتری شناسایی کند.
خیر. سیستم اعلام حریق برای تشخیص و هشدار طراحی شده است، اما سیستم اطفای حریق وظیفه کنترل یا خاموش کردن آتش را بر عهده دارد. البته در برخی پروژه‌ها این دو سیستم می‌توانند با یکدیگر ارتباط داشته باشند.
خیر. نوع سیستم و تجهیزات موردنیاز به عواملی مانند کاربری، ابعاد و ساختار ساختمان، شرایط محیطی، نوع خطر و الزامات طراحی بستگی دارد.
